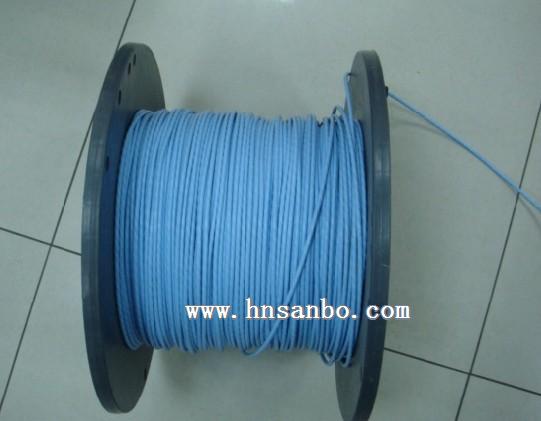

法国耐克森ABS1503KD24(ET2PF870)

信息来源:三博电子        作者:三博电子         时间:2016/2/29





ABS1503KD24   ET2PF870    法国耐克森  NEXANS   线缆
用于四同轴连接器用数据传输电缆

  法国耐克森ABS1503KD24(ET2PF870)法国耐克森(NEXANS)线缆
ABS 1503 KD 24
屏蔽4芯线
24 AWG 100 欧姆



应用:高速数据传输–以太网– 100Mbit/s和飞行娱乐设施

产品结构:
1:19 x 0.13mm镀银铜绞线24 AWG
FEP绝缘
直径= 1.40mm ± 0.05mm
颜色:蓝色-红色-黄色-绿色
2:本色FEP填芯
3:绕包带
4:0.10mm镀银铜线编织
直径= 3.90±0.15mm
5:可用激光打印标志的透明蓝色FEP护套
直径= 4.40 ± 0.20mm
重量:40,28 g/m

技术参数
工作温度:- 55°C up to +125°C.
电气性能:
     回路电阻:19.2 ?/100 m在20°C (Max).
     绝缘电阻:1500 M.? / Km 在20°C.
     阻抗:100 + 15 ? 从1—100MHz
     传输速率≥70 %
近端串音> 68 -15 x log (F) dB从1—100MHz
衰减标称值:
2.1dB/100 m  在1MHz
4.1dB/100 m  在4MHz
6.5dB/100 m在10MHz
8.2dB/100 m在16MHz
9.3dB/100 m在20MHz
11.7 dB/100 m在31.25 MHz
17 dB/100 m在62.5MHz
22 dB/100 m在100 MH

产品详细参数
芯数  : 4   护套材质  : FEP
用途  : 高速数据传输,军用以太网   最低环境温度  : 零下55、、、、(℃)
线芯材质  : 度银铜   额定电压  : 100、、、、(kV)
电线最大外径  : 4.4——4.2(mm)   材料形状  : 圆线
